应用范围:挤出机水温控制装置可采用电加热或蒸汽加热,间接或直接冷却、用智能温控表进行PID控制的一套系统。机头、转子分别作为一个独立通道,机筒视情况可分为一个或两个通道,用循环水泵进行循环,冷却水管路采用电磁阀或电动调节阀控制,电动阀接收来自智能温控表的命令,执行开断动作;智能温控表通过设置在循环回路上的温度传感器检测工作温度,并与设定温度进行比较,运用PID运算功能,给出相应的控制信号输出。系统控温精度为
PRODUCT DETAILS
一、用途:

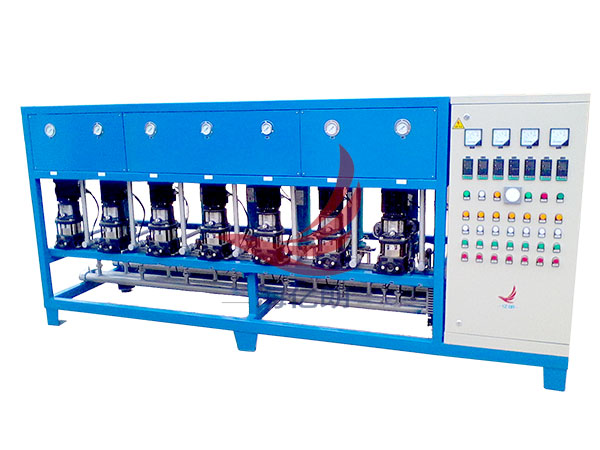

本装置主要用于各种规格挤出机机头、螺杆、机筒部位的温度控制。
二、系统简介
挤出机水温控制装置可采用电加热或蒸汽加热,间接或直接冷却、用智能温控表进行PID控制的一套系统。机头、转子分别作为一个独立通道,机筒视情况可分为一个或两个通道,用循环水泵进行循环,冷却水管路采用电磁阀或电动调节阀控制,电动阀接收来自智能温控表的命令,执行开断动作;智能温控表通过设置在循环回路上的温度传感器检测工作温度,并与设定温度进行比较,运用PID运算功能,给出相应的控制信号输出。系统控温精度为±1℃。
三.系统原理图:
1、电加热电动阀控制间接水冷却
2、电加热电磁阀控制直接水冷却
四、规格及参数
参数 | 单位 | Ф90 | Ф120 | Ф150 | Ф200 | Ф250 | Ф300 | ||||||||
温控范围 | ℃ | <99 | |||||||||||||
温控精度 | ℃ | ±1 | |||||||||||||
冷却方式 | 间接/直接 | ||||||||||||||
循环泵功率 | Kw | 0.55 | 0.55 | 0.75 | 0.75 | 1.1 | 1.5 | ||||||||
循环泵最大流量 | T/h | 4 | 5 | 6 | 8 | 10 | 15 | ||||||||
换热器面积 | M2 | 1.0 | 1.5 | 2 | 2.6 | 3 | 5 | ||||||||
加热功率 | kw | 9~12 | 12~15 | 15~18 | 15~18 | 15~18 | 18~27 | ||||||||
系统内压 | bar | 3 | |||||||||||||
循环水接管供 / 回 | DN | 50 | |||||||||||||
冷却水接管 | DN | 50 | |||||||||||||
电源 | 380V50HZ |
相关标签:挤出机温控,7通道挤出机温控,
