两辊压延机温控

型号:

规格:

品牌:[pp]

应用范围:开炼机水温控制装置系采用电加热或蒸汽加热,间接或直接冷却、用欧姆龙PLC和智能温控表进行双PID控制的一套系统。前辊、后辊及翻料辊分别作为一个独立通道,采用三台/二台循环水泵进行循环,冷却水管路采用电磁阀或电动调节阀控制,电动阀接收来自智能控制器的命令,执行开断动作;智能温控表通过设置在循环回路上的温度传感器检测工作温度,并与设定温度进行比较,运用双PID运算功能,给出相应的控制信号输出。系统控温


在线咨询 服务热线 13306391776
产品简介

产品详情

PRODUCT DETAILS

       一、用途

       本装置主要用于各种规格开炼机前后辊、翻料辊的间接式温度控制。

       二、系统简介

       开炼机水温控制装置系采用电加热或蒸汽加热,间接或直接冷却、用欧姆龙PLC和智能温控表进行双PID控制的一套系统。前辊、后辊及翻料辊分别作为一个独立通道,采用三台/二台循环水泵进行循环,冷却水管路采用电磁阀或电动调节阀控制,电动阀接收来自智能控制器的命令,执行开断动作;智能温控表通过设置在循环回路上的温度传感器检测工作温度,并与设定温度进行比较,运用双PID运算功能,给出相应的控制信号输出。系统控温精度为±1℃。

       三、系统原理

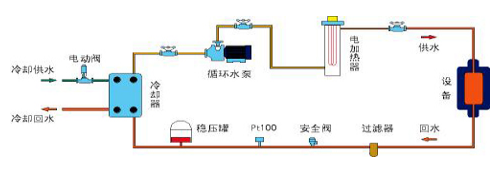

       1电加热电动阀控制间接水冷却


       2、电加热电磁阀控制直接水冷却

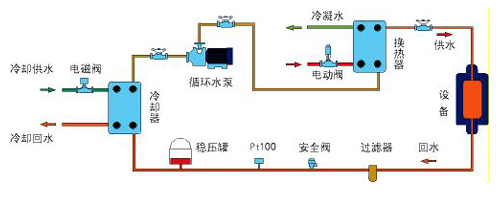

       3、蒸汽加热电磁阀控制间接水冷却


       四、开炼机温控参考参数

参数

单位

XK-160

XK-250

XK-360

XK-400

XK-450

XK-550

XK-660

XK-710

温控范围

25-110

温控精度

±1

冷却方式

 间接/直接

 间接/直接

循环泵功率

Kw

0.55

0.55

1.1

1.5

2.2

4

4

5.5

循环泵最大流量

T/h

4

6

8

12

15

20

20

30

换热器面积

M2

1.7

2

3

5

6

8

10

12

加热功率

kw

6

15

18

24

48

60

80

90

系统内压

bar

5

循环水接管供 / 回

DN

20

25

25

32

32

40

50

65

冷却水接管

DN

20

25

25

32

32

40

50

65

电源

380V 50HZ

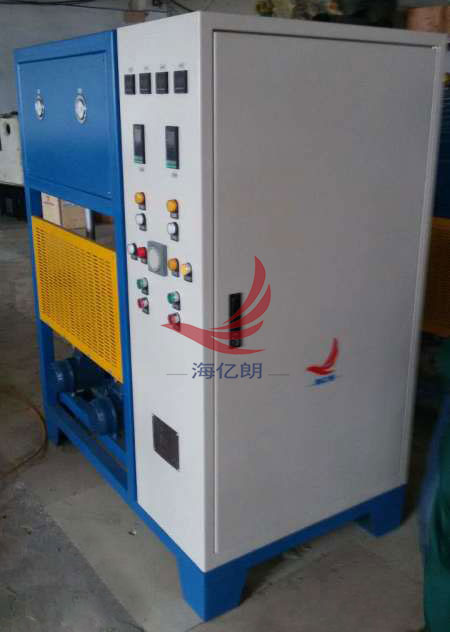

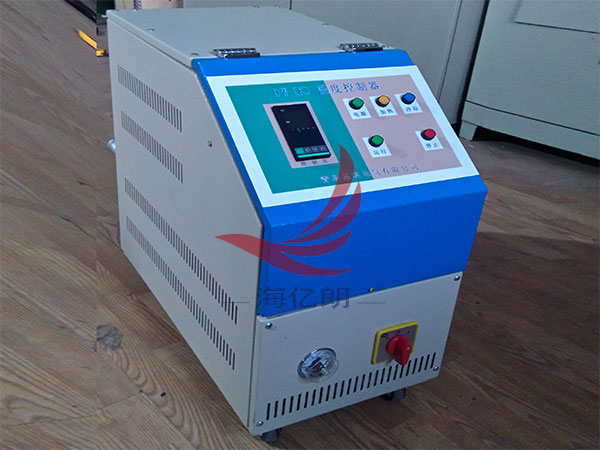

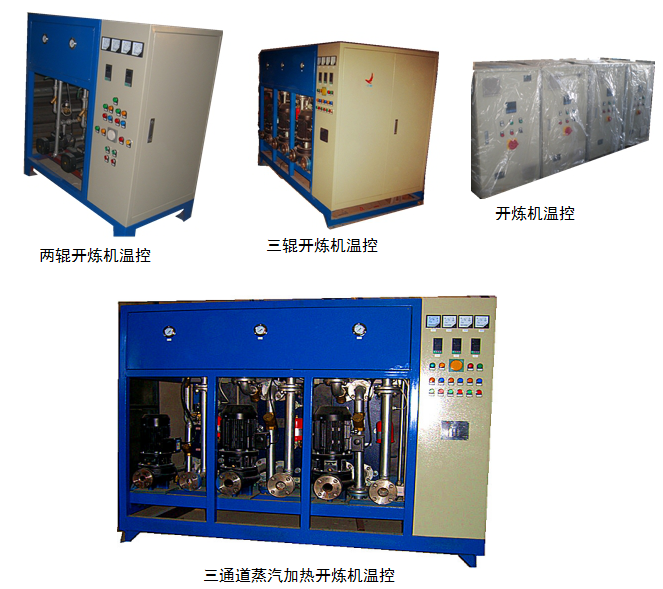

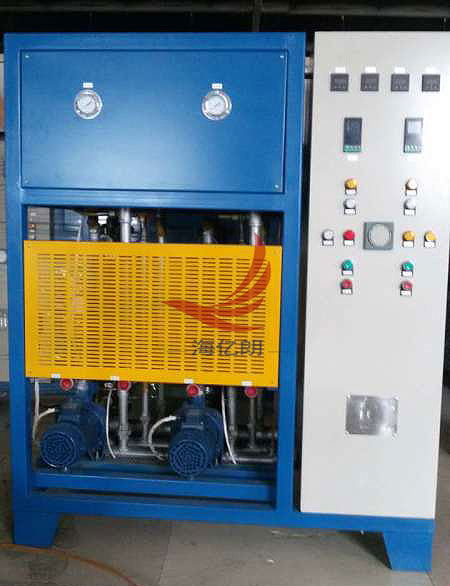

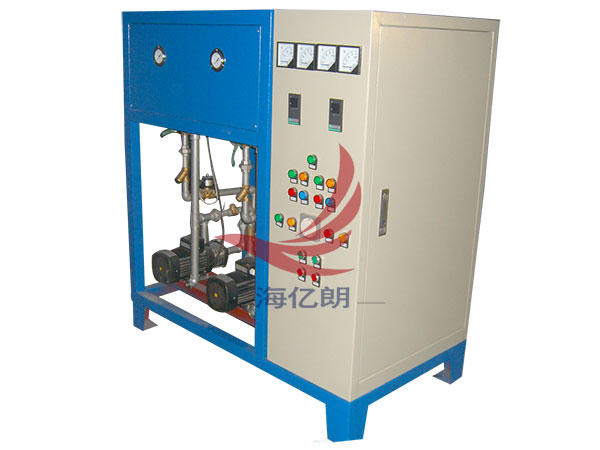

       五、设备图片
