3通道密炼机温控

型号：

规格：

品牌：[pp]

应用范围：密炼机系列温控系统装置主要用于GK系列、F系列各种规格密炼机混炼室、转子、压料卸料部位的水介质温度控制。

在线咨询服务热线 13306391776

产品简介

产品详情

PRODUCT DETAILS

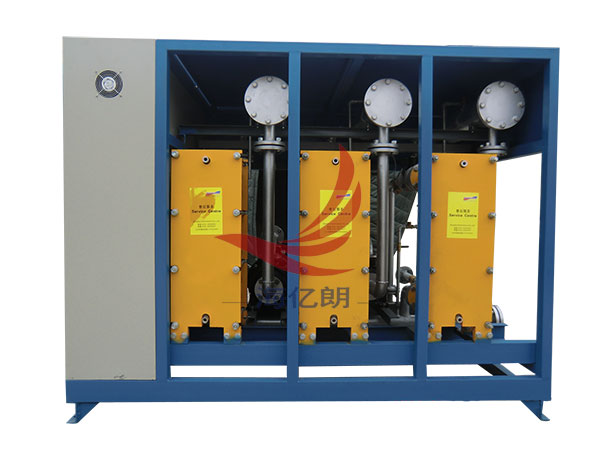

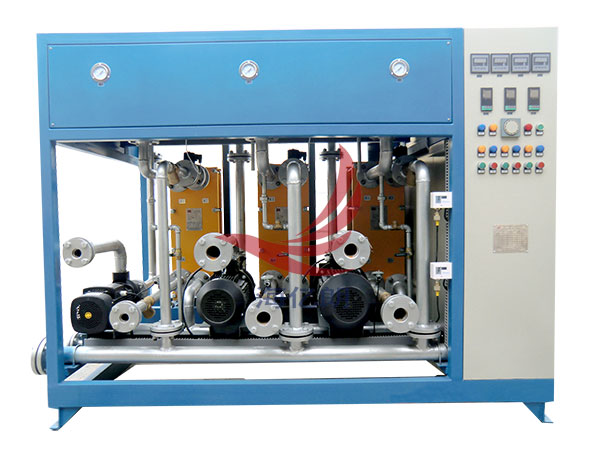

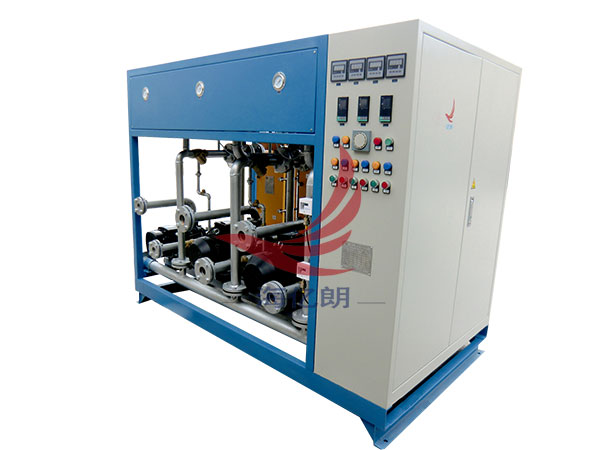

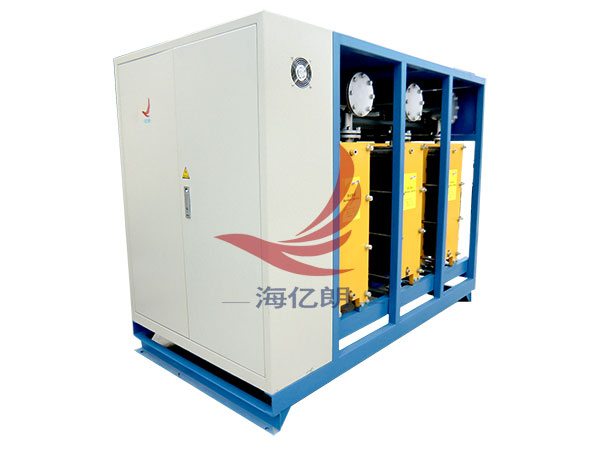

YLWK-3 密炼机系列温控系统

一、用　途：

YLWK-3密炼机系列温控系统装置主要用于GK系列、F系列各种规格密炼机混炼室、转子、压料卸料部位的水介质温度控制。

二、系统简介：

YLWK-3密炼机温控制装置系采用电加热或蒸汽加热，间接或直接冷却、以PLC为控制中心、用智能温控表进行PID控制的加热冷却系统，介质循环控制系统、并能与上位计算机通讯。密炼室、转子分别作为一个独立通道，、卸料门和压铊组成一条通道,采用三台循环水泵进行循环，冷却水管路采用电磁阀或电动调节阀控制，电动阀接收来自智能温控表的命令，执行开断动作；智能温控表通过设置在循环回路上的温度传感器检测工作温度，并与设定温度进行比较，运用PID运算功能，给出相应的控制信号输出。系统控温精度为±2℃。

三、型号及参数

GK90/F80/F110密炼机各通道型号及技术参数

参数项目	单位	通道1	通道2	通道3
参数项目	单位	转子	混炼室	压料卸料
温控范围	℃	<100
温控精度	℃	±2
冷却方式	间接或直接
循环泵功率	Kw	3	4	2.2
循环泵最大流量	T/h	9	14	6
换热器面积	M2	3	4	2
加热功率	kw	12	15	9
系统内压	bar	5	5	5
循环水接管供 / 回	DN	32	50	25
冷却水接管	DN	32	50	25
电源	380V50HZ

GK190/F160密炼机各通道型号及技术参数

参数项目	单位	通道-1	通道-2	通道-3
参数项目	单位	转子	混炼室	压料卸料
温控范围	℃	<100
温控精度	℃	±2
冷却方式	间接或直接
循环泵功率	Kw	4	5.5	3
循环泵最大流量	T/h	14	28	9
换热器面积	M2	4	5	3
加热功率	kw	15	27	12
系统内压	bar	5	5	5
循环水接管供 / 回	DN	50	65	32
冷却水接管	DN	50	65	32
电源	380V50HZ

GK250/GK300/F270密炼机各通道型号及技术参数

参数项目	单位	通道-1	通道-2	通道-3
参数项目	单位	转子	混炼室	压料卸料
温控范围	℃	<100
温控精度	℃	±2
冷却方式	间接/直接
循环泵功率	Kw	4	5.5	2.2
循环泵最大流量	T/h	25	40	12
换热器面积	M2	5-8	7-10	4-5
加热功率	kw	27-54	27-54	16-27
系统内压	bar	5	5	5
循环水接管供 / 回	DN	65	80	50
冷却水接管	DN	50	65	40
电源	380V 50HZ

GK400/GK320/F370密炼机各通道型号及技术参数

参数	单位	通道-1	通道-2	通道-3
参数	单位	转子	混炼室	压料卸料
温控范围	℃	<100
温控精度	℃	±2
冷却方式	间接/直接
循环泵功率	Kw	4	5.5	2.2
循环泵最大流量	T/h	28	45	14
换热器面积	M2	6-10	10-14	4-5
加热功率	kw	27-54	27-54	16-27
系统内压	bar	5	5	5
循环水接管供 / 回	DN	65	80	50
冷却水接管	DN	50	65	50
电源	380V 50HZ

GK520/GK500/F650密炼机各通道型号及技术参数

参数	单位	通道-1	通道-2	通道-3
参数	单位	转子	混炼室	压料卸料
温控范围	℃	<100
温控精度	℃	±2
冷却方式	间接/直接
循环泵功率	Kw	5.5	7.5	4
循环泵最大流量	T/h	30 35	45-55	14-20
换热器面积	M2	10-12	14-18	6-8
加热功率	kw	27-54	27-54	16-27
系统内压	bar	5	5	5
循环水接管供 / 回	DN	65	80	50
冷却水接管	DN	50	65	50
电源	380V 50HZ
