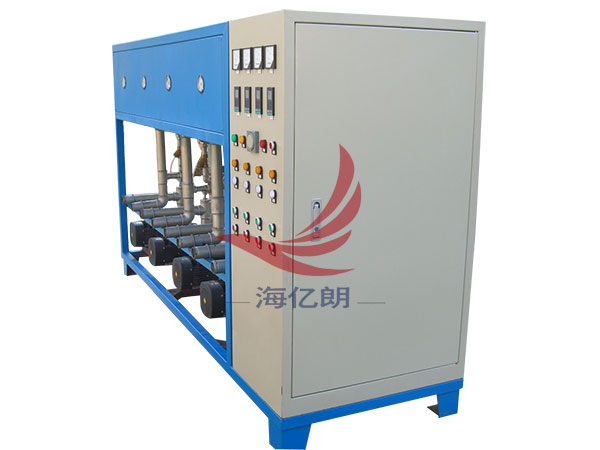

四辊压延机温控

型号:

规格:

品牌:[pp]

应用范围:压延机水温控制装置系采用电加热或蒸汽加热,间接或直接冷却、用PLC和智能温控表进行PID控制的一套系统。每个辊筒分别作为一个独立通道,用循环水泵进行循环,冷却水管路采用电磁阀或电动调节阀控制,电动阀接收来自智能温控表的命令,执行开断动作;智能温控表通过设置在循环回路上的温度传感器检测工作温度,并与设定温度进行比较,运用PID运算功能,给出相应的控制信号输出。系统控温精度为±1℃。


在线咨询 服务热线 13306391776
产品简介

产品详情

PRODUCT DETAILS

       一、用途

       本装置主要用于各种规格压延机辊筒的温度控制。

       二、系统简介

       压延机水温控制装置系采用电加热或蒸汽加热,间接或直接冷却、用PLC智能温控表进行PID控制的一套系统。每个辊筒分别作为一个独立通道,用循环水泵进行循环,冷却水管路采用电磁阀或电动调节阀控制,电动阀接收来自智能温控表的命令,执行开断动作;智能温控表通过设置在循环回路上的温度传感器检测工作温度,并与设定温度进行比较,运用PID运算功能,给出相应的控制信号输出。系统控温精度为±1℃。


       三、系统原理

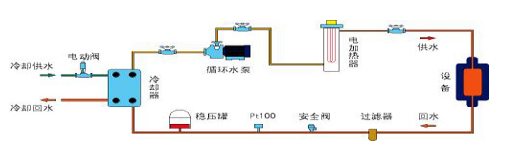

       1电加热电动阀控制间接水冷却

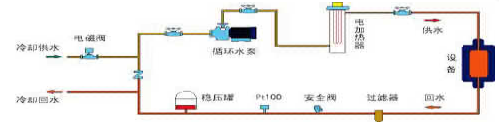

       2、电加热电磁阀控制直接水冷却

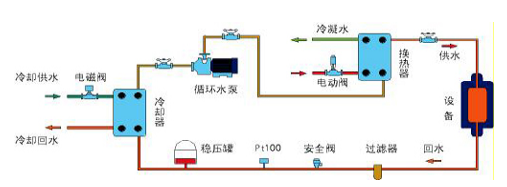

       3、蒸汽加热电磁阀控制间接水冷却



       三、技术参数

       压延机温控各通道技术参数

参数

单位

Ф360

Ф450

Ф560

Ф610

Ф700

Ф800

温控范围

<120

温控精度

±1

冷却方式

间接/直接

间接/直接

循环泵功率

Kw

0.75

2.2

3

4

5.5

5.5

循环泵最大流量

T/h

5

12

20

25

30

35

换热器面积

M2

1

1.5

2

3

4

4

加热功率

kw

24

30

42

48

56

72

系统内压

bar

<5

循环水接管供 / 回

DN

50

50

50

50

65

80

冷却水接管

DN

25

25

32

40

40

50

电源

380V50HZ
